不同的應用場景需要選用合適的電阻來實現電路功能，下面平尚科技給大家講解下常用的三種電阻器。
1.貼片電阻
在使用貼片電阻時，主要需要掌握下面幾個參數指標：
封裝、功率、耐壓、精度

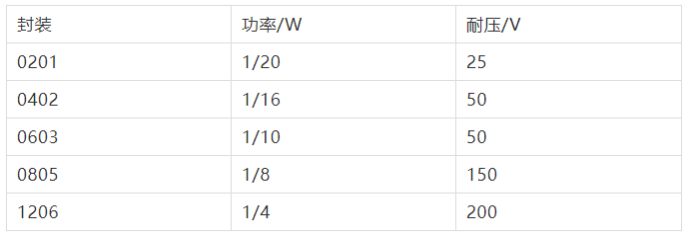

在設計電路時，如果封裝用錯，很有可能導致這個器件無法焊接上，封裝小的電阻可以焊接在封裝較大的焊盤上，但是這樣做存在一個潛在的風險：器件的耐壓和功率不夠，上電運行一段時間以后就會燒毀。常見的0201~1206封裝的電阻功率和耐壓值見下表。
電阻還有一個重要的參數就是精度。精度和封裝以及功率的關系不是強相關，但是它會與電壓的精度和設計出來電路的精度呈強相關。
R1和R2的精度一般選用±1%精度能使輸出電壓精度更高。
2. 零歐姆電阻
0Ω電阻在單板中應用場合比較多。舉兩個常見的案例。
模擬電路和數字電阻設計時，一般會用0Ω的電阻把模擬地和數字地連接起來。在PCB設計的時候，AGND和DGND就會分為兩個大模塊，zui后采用單點連接。
在測量DC-DC模塊效率的時候，分別在在電源輸入輸出端口放置一個0Ω的電阻，測量的時候，取下0Ω的電阻，將電流表串入電路中，就能很方便測試輸入輸出電流。
那么問題來了，0Ω電阻是一個阻值為0的電阻嗎？
答案當然不是，0Ω電阻不是超導體，所以它肯定是有電阻的。
使用0Ω電阻就簡單的辦法就是把它當成普通的貼片電阻使用。比如我們使用0402，精度為±5%的0Ω電阻放在DC-DC的輸入端，現在要計算0Ω電阻能承受的zui大電流。計算方法如下：
0402貼片電阻zui大功率為1/16W；
±5%精度的0Ω電阻在電路中的實際電阻為50mΩ；
根據P=I2*R，可計算zui大電流為1.12A
3.壓敏電阻
壓敏電阻是一種以ZnO為主要成份的金屬氧化物半導體，屬于非線性的限壓型保護器件。它和TVS，氣體放電管是常見的電源接口保護器件，壓敏電阻的響應時間為ns級，比空氣放電管快，比TVS稍微慢些。
工作原理主要是利用壓敏電阻兩端的電壓和自身動態阻抗的關系。當壓敏電阻兩端的電壓低于它的閾值Uc電壓時，此時等效電阻無窮大，流過的電流忽略不計。當電壓超過閾值電壓Uc時，流過壓敏電阻的電流迅速增加，從而保證了后續的電路不會因?yàn)檫^壓而燒壞。
作用：
限壓，過壓箝位過壓保護
防雷，抑制浪涌電流，吸收尖峰電流
