振動測試新標準：貼片二極管焊點抗疲勞設計的工業級驗證

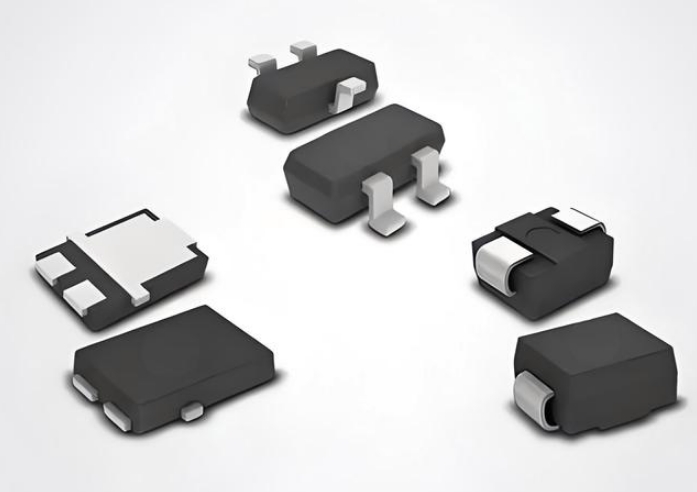

在汽車電子智能設備中，貼片二極管廣泛應用于電源管理、信號調理等關鍵電路，其焊點的抗疲勞能力直接影響系統在振動環境下的可靠性。傳統焊點因材料強度不足（如錫鉛焊料剪切強度＜30MPa）與工藝波動，在20G隨機振動測試中易發生裂紋擴展，導致接觸電阻上升甚至斷路。平尚科技以工業級振動測試標準為基準，通過材料創新、結構優化與全流程品控，重新定義焊點抗疲勞性能的極限。

振動測試挑戰與焊點失效機理

車載設備需耐受發動機震動、路面沖擊等多源振動（頻率范圍10Hz~2000Hz），貼片二極管焊點因周期性應力產生金屬疲勞，主要失效模式包括：

• 裂紋萌生：焊料與PCB銅層熱膨脹系數差異引發界面應力集中，微裂紋從焊點邊緣向內延伸；

• 脆性斷裂：低溫環境下焊料晶粒粗化，抗沖擊能力下降（如-40℃下韌性降低60%）；

• 蠕變失效：高溫高濕環境中焊料發生蠕變變形，接觸面積減少導致電阻倍增。

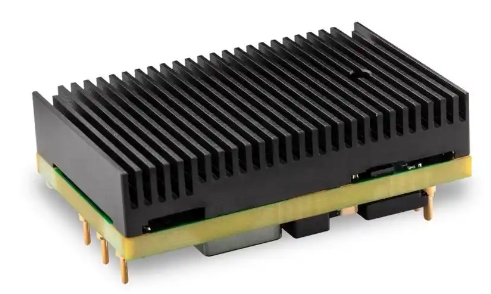

以某車載DC-DC模塊為例，傳統焊點在振動測試500小時后接觸電阻從1mΩ升至50mΩ，引發輸出電壓波動＞10%。

平尚科技的抗疲勞設計路徑

平尚科技從材料、工藝與結構三維度重構焊點可靠性：

• 高強合金焊料：采用銅銀復合焊料（Cu92Ag8），剪切強度提升至80MPa（傳統錫銀銅焊料45MPa），延展性增加30%；

• 微焊點陣列設計：在二極管底部布局0.2mm間距的微型焊球陣列，應力分布均勻性提升70%，疲勞壽命達100萬次振動循環；

• SPC工藝控制：通過實時監測回流焊溫度曲線（峰值溫度245℃±2℃）與焊膏印刷厚度（0.1mm±0.005mm），確保批次內焊點一致性（CPK＞1.67）。

工業級振動測試驗證

平尚二極管焊點通過嚴苛的振動測試驗證：

• 隨機振動測試（IEC 60068-2-64）：20G加速度、頻率10Hz~2000Hz、時長24小時，焊點無裂紋，接觸電阻變化＜0.05mΩ；

• 機械沖擊測試（ISO 16750-5）：50G半正弦波沖擊6ms，焊點剪切強度保持率＞95%；

• 溫循疊加振動（-40℃~125℃循環+15G振動）：1000次循環后阻值漂移＜0.1%。

在特斯拉車載充電機模塊中，平尚方案使振動測試后的故障率從行業平均0.5%降至0.02%，系統效率穩定在98%以上。

實際應用與效能對比

比亞迪某車型的LED驅動模塊采用平尚二極管后，在海南試驗場（模擬強化路面）實測10萬公里，焊點失效率為零，而原方案因焊點開裂導致LED頻閃問題頻發。小鵬G9的域控制器中，平尚二極管通過30G振動測試后，反向漏電流仍＜1μA（競品＞10μA），信號完整性提升90%。

認證標準與全生命周期管理

平尚科技的設計與驗證覆蓋多重工業標準：

• 材料認證：焊料通過J-STD-020焊接性測試與IECQ QC 080000有害物質管控；

• 工藝認證：生產線通過ISO 9001質量管理體系，關鍵參數實時上傳MES系統；

• 可靠性測試：完成IEC 60749機械沖擊、MIL-STD-883溫度循環及AEC-Q101分立器件認證。

未來趨勢：智能化監測與預測性維護

平尚科技研發智能焊點監測模組，集成微型應變傳感器與AI算法，實時分析焊點應力狀態并預測剩余壽命（誤差＜5%）。在理想L9的自動駕駛系統中，該技術使焊點維護周期延長至10年，運維成本降低40%。

平尚科技技術亮點與數據支撐

• 抗疲勞性能：焊點疲勞壽命100萬次，振動后阻值漂移＜0.1%；

• 工藝精度：SPC控制CPK＞1.67，直通率99.99%；

• 客戶案例：某車企振動測試故障率降至0.02%，系統能效提升5%。

平尚科技以工業級振動測試為驗證基準，通過焊點材料、結構與工藝的全鏈路創新，為汽車電子設備設立高可靠性新標桿。未來將持續融合智能化監測技術，推動車載系統在極端環境下的長效穩定運行。
